Disc Insulator B&S 45 kN

Porcelain Disc Insulator B&S   Brand GEO

                                                  FOR INQUIRY CLICK HERE

High quality standard      (IEC , IS,BS,ANSI)

Competitive price

ISO9001:2015/ISO14001:2004

Product Origin: India

Brand: GEO

Product No. : GI -D-BS

Shipping Port: Dadri & Mundra

Color: Brown

Payment:  FOB or CNF

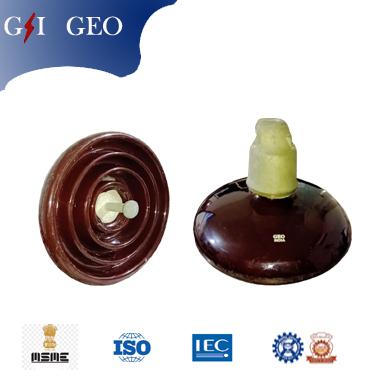

                                                   Porcelain Disc Insulator B&S 45 kN

Type of Insulator 11 kV Disc Insulator B&S
Nominal System Voltage (KV) 11 kV
Highest System Voltage (KV) 12 kV
Minimum failing load (KN) 45 kN
Vertical distance between center 145  mm
Out side Diameter 255 mm
Creepage distance (mm) 320 mm
Dry power frequency 1 Min. Withstand Voltage (KV) 60  kV
Wet power frequency 1 Min. Withstand Voltage (KV) 40 kV
Dry power frequency flashover voltage (KV) 75 kV
Wet power frequency flashover voltage (KV) 45 kV
Power frequency puncture withstand voltage (KV) 105  kV
Impulse flashover voltage: + (VE) 115  kV
Impulse flashover voltage: - (VE) 120 kV
Impulse withstand voltage (KV) 125kV
Visible discharge test voltage (KV) 18 kV
